导热材料在电源行业中的主要应用的部位

http://www.drmfd.com/ 2018-03-01 01:54

导热材料在电源行业中的主要应用的部位:

一、首先,电源根据不同的标准可以分为以下几类:

1、根据应用功率大小可分为大电源和小电源

2、根据应用进行场景大致分为:适配器、UPS电源、PC电源、开关电源、通讯电源、电源整流器,LED驱动照明电源等

3、按内部构造升级过程分为:AT电源、ATX电源、Micro ATX电源


二、导热材料在电源上主要应用的部位:


1、电源主芯片:可根据电源芯片的功率进行划分,大电源的主芯片一般要求会比较高,如UPS电源,由于其强大的供电功能,主芯片要承担整个机体的工作强度,此时会聚集大量的热,那么就需要我们导热材料充当良好的导热介质了。

2、模丝管:模丝管是除了电源主芯片外,发热量最大的元器件了,用到的导热材料品种较多,例:导热矽胶布、导热硅脂等材料。

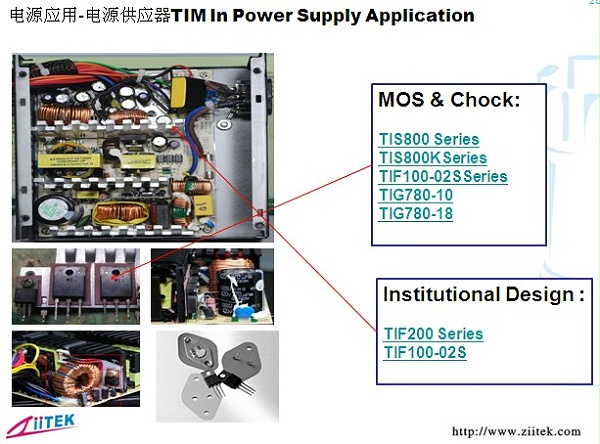

导热材料-电源供应器
3、变压器:变压器是能量转换的工具,肩负着电压,电流和电阻的转换工作,然而由于变压器的特殊性能,对导热材料的应用也会有特殊需求。


4、散热模组和PDP电视机散热模组,电源行业散热模组:位于需散热的芯片和热源上,连接散热器或者结构散热件。导热硅胶片的材料特性决定了其具有良好的填充效果,特别是采取一定的压缩量使用可以使得热阻更小,导热效果更好,同时材料本身还有良好的电气绝缘效果以及减震效果,不同于其他的导热介质材料。

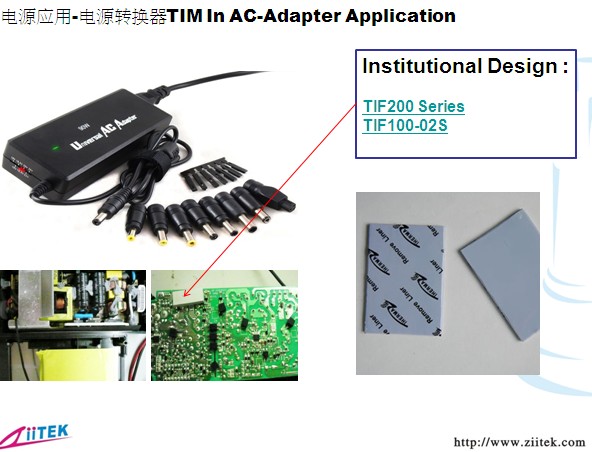

导热材料-电源转换器应用
三、电源上应用比较广泛的导热材料:


1、导热硅脂

用在电源主芯片外加散热器(如PC电源),或者同导热矽胶布配合用在模丝管上,在电源上关于硅脂的应用一般都是偏中端材料,TIG780系列导热硅脂类产品完全可以满足大部分电源需求。


TIG780-50-1
2、导热灌封胶

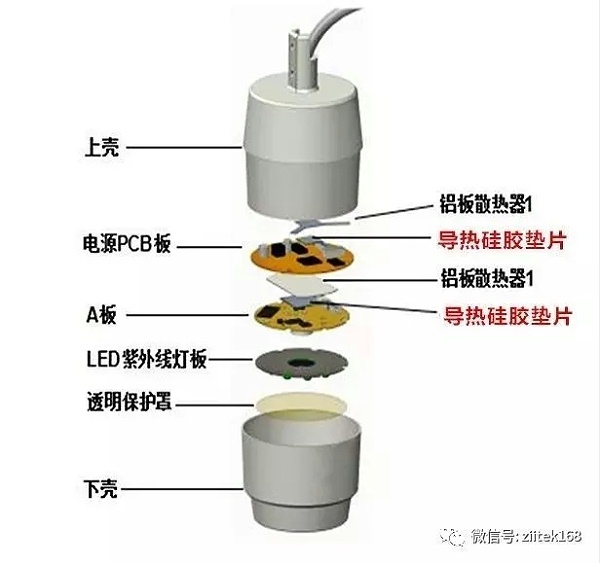

分局部灌封和整体灌封,局部灌封一般会集中在发热量较大,又无法用其他导热材料去替代的时候,如变压器表面凹凸不平又不规则,需要的是一种既可以无缝包裹它,而且还不能随意流动的导热材料,灌封胶是不二的选择。另外有些电源是户外工作的,在解决散热的同时,防水和密封将是更大的问题,所以很多电源现在是整体灌封,整体散热、密封。随着LED产业的大力蓬勃发展,户外照明关于电源的选型和结构,对灌封胶的需求将是一个很大的市场。

2015-09-24_154448
