导热硅胶片在开关电源中的应用方式

众所周知，开关电源已经普遍运用到当下的各类电子设备上，其单位功率密度也在不断的提升，为了提高开关电源工作的可靠性，散热设计在开关电源设计中成了必不可少的环节。开关电源内部的温度过高，便会导致对温度敏感的半导体器件、电解电容等元器件工作失效，当温度超过一定值，失效率呈指数规律增加。

一个完整的开关电源散热热设计包括：

1、如何控制发热源的发热量；

2、如何将发热元产生的热量散发出去，使开关电源的高温控制在允许的范围之内，以确保开关电源的可靠性。

在大功率电源中，有大量的发热比较大的大功率半导体器件，如：整流桥堆、大电流整流管、大功率三极管、场效应管等器件。如果不能把这些发热量比较大部件的热量合理的散出去，将会直接影响电源的正常工作。为提高电源工作的稳定性，在对电源散热设计时，散热这一块就成了电源设计中非常重要的一个环节。电源散热设计中常用的几种方法有：使用被动散热，如：散热器、冷却风扇，金属PCB，导热材料等。在实际应用中要针对客户的需求以合理的方案，将以上几种方式运用到电源中去。

导热硅胶片在开关电源中的应用方式：

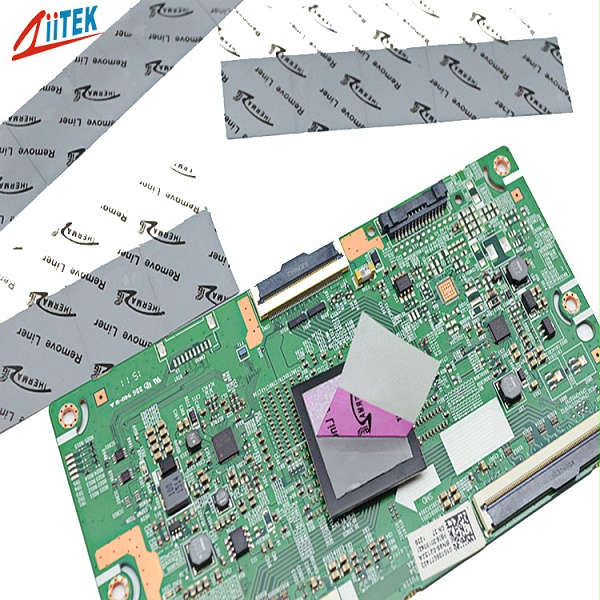

将导热硅胶片安装在需要散热芯片对应的PCB板底部，和外壳之间需散热的芯片热源和散热器之间。TIF500S导热硅胶片，导热系数为3.0W/mk，是一种格外柔软、有弹性、高压缩的界面缝隙填充垫片，可以紧密贴合在芯片表面与散热基板之间的导热界面材料，能减少接触热阻，以提高导热效率。

软性导热硅胶片材料的特性决定了其具有良好的填充效果，特别是采取一定的压缩量使用可以使得热阻更小，导热效果更好。同时材料本身还具有良好的电气绝缘效果以及减震效果，而且导热硅胶片的使用十分方便，不易损耗，便于散热模组的安装。

产品特性：

1、良好的热传导率；

2、带自粘而无需额外表面粘合剂；

3、高可压缩性，柔软兼有弹性，适合于在低压力应用环境；

4、自粘性无需额外表面粘合剂；

5、可提供多种厚度硬度选择。
